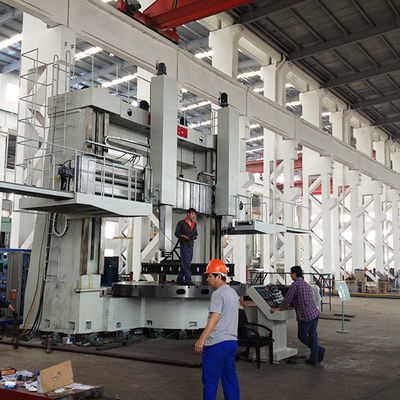

Lushen CK5240 CNC Vertical Lathe Wysokiej Precyzji Sprytna Prędkość Produkcji 2500mm/min

MOQ:	Zbywalny
Cena £:	$268,800 (subject to the contract)
Okres dostawy:	1 rok

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Zibo, Chiny

Nazwa handlowa

Lushen

Orzecznictwo

JB/GB

Numer modelu

CK5240

Maks. Średnica toczenia:

Φ4000 mm

Średnica stołu:

Φ3500 mm

Max. Wysokość przedmiotu:

2500 mm

Max. Maks. workpiece weight ciężar przedmiotu obrabianego:

Prędkość stołowa (etapy i zakres):

2 Przekłady mechaniczne/zmienna stepowa i 0,2 ~ 41 obr./min.

Szybkość podawania narzędzia (typ i zakres):

Zmienna i 0,1-500 mm/min

Narzędzie Post Rapid Traverse Prędkość:

2500 mm/min

Maksymalne narzędzie po podróży (osi x):

-50 do +2200 mm

RAM Pionowe podróże (oś Z):

1250 mm

Wymiary przekroju pamięci RAM:

240 × 240 mm

Pojemność siły skrawania po lewej stronie narzędzia:

40 KN (kontrolowany CNC)

Właściwe narzędzie pojemność siły cięcia:

55 kN (konwencjonalny)

Maksymalna całkowita siła cięcia na stole roboczym:

95 KNM

Konwencjonalny kąt obróbki narzędzia:

Crossrail Maksymalna podróż:

2000 mm

Prędkość podnoszenia crossrail:

320 mm/min

Crossrail Liście silnik:

7,5kw

System zasilający moment silnika serwo (poziome i pionowe):

20,5 nm

Główna moc silnika (napęd zmiennej częstotliwości prądu przemiennego):

55 kw

Przybliżona masa maszyny:

54 tony metryczne

Wymiary maszyny (L × W × H):

9500 × 5800 × 6600 mm

Dokładność pozycjonowania:

≤0,1/1000 mm

Powtarzaj dokładność pozycjonowania:

≤0,02/1000 mm

Płaskość powierzchni stołowej:

0,03 mm/1000 mm (z dodatkową tolerancją 0,01 mm na wzrost o średnicy 1000 mm)

Stołowy bicie twarzy (osiowe):

0,02 mm/1000 mm (z dodatkową tolerancją 0,01 mm na wzrost o średnicy 1000 mm)

Radialny stół:

0,02 mm/1000 mm (z dodatkową tolerancją 0,01 mm na wzrost o średnicy 1000 mm)

Równoległość poziomego ruchu nośnika narzędzi do powierzchni stołowej:

0,03 mm/1000 mm

Prostopadłość ruchu poziomego nośnika narzędzia (lewe) do powierzchni stołowej:

0,03 mm/1000 mm

Prostopadłość ruchu poziomego nośnika narzędzia (przednich wzajem) do powierzchni stołowej:

0,06 mm/1000 mm

Cylindryczna dokładność obróbki:

0,02/300 mm

Płaska dokładność obróbki powierzchni:

0,04 mm/1000 mm

Szorstkość płaskich/cylindrycznych powierzchni:

RA1,6 μm

Wyprofilowane powierzchnie szorstkość:

RA3.2 μm

Podkreślić:

Precyzyjna pionowa obróbka CNC

Precyzyjna pionowa obróbka

2500 mm/min pionowy zwrotnik CNC

Opis produktu

Ciężki CK5240 CNC Vertical Lathe Wysoka precyzja Wyższa pojemność ładunkowa Inteligentna produkcja

Przegląd produktu

Obręcze CNC pionowe o dwóch kolumnach, przeznaczone do dokładnych, ciężkich operacji obrotowych
Maksymalna średnica obrotowa do 4000 mm i maksymalna masa kawałka 40 ton
Wyposażone w hydrostatyczne przewody kierownicze o wysokiej sztywności i zaawansowaną sztywność statyczną/dynamiczną
Idealne do obróbki żelaznych, nieżelaznych i wybranych materiałów niemetalowych
Wspiera obracanie szorstkich i końcowych powierzchni cylindrycznych, stożkowych i płaskich
Zintegrowane systemy CNC firmy Siemens lub GSK z osiami serwo napędzanymi w celu sprawnego i niezawodnego działania
Dostosowane do takich gałęzi przemysłu jak energia, maszyny ciężkie, lotnictwo kosmiczne i obrona

Opis produktu

W sprawieCK5240 serii CNC Vertical Lathejest zaprojektowany z wykorzystaniem najnowocześniejszej technologii i zoptymalizowanego projektu CAD, który integruje mechatronikę do nowoczesnej produkcji.Ten obustronny obrójnik o dwóch kolumnach posiada solidne elementy konstrukcyjne, które pozwalają mu obsługiwać bardzo ciężkie obciążenia przy zachowaniu wyjątkowej precyzji i stabilności.

Stół roboczy wykorzystuje wysokoprecyzyjny system łożysk hydrostatycznych oraz skrzynię biegów podwójnej z silnikiem prądu stałego o mocy 55 kW, co zapewnia płynną kontrolę momentu obrotowego i stabilną wydajność.i ślizgacze są wszystkie zbudowane z wysokiej wytrzymałości, żeliwa niskoprężna zapewnia długą żywotność, wyjątkową sztywność i minimalne deformacje termiczne.

Dzięki inteligentnym funkcjom CNC i niezależnym napędom serwo, lewe pole narzędzia jest w pełni sterowane numerycznie, umożliwiając szybkie, precyzyjne wieloosiowe obróbki.Maszyna nadaje się do stali, stopów, miedzi i aluminium wymagających głębokich cięć i ciasnych tolerancji.

Kluczowe parametry techniczne

Parametry	Wartość	Parametry	Wartość
Maksymalna średnica obrotowa	Φ4000 mm	Maks. Wysokość przedmiotu	3500 mm
Średnica stołu roboczego	Φ3500 mm	Maksymalna waga obrabiarków	40 ton
Zakres prędkości stołu roboczego	00,4 ‰ 40 obrotów na minutę	Maks. moment pracy	200 kNm
Szybkość podawania	2000 mm/min	Ograniczenie zakresu podaży	00,15 mm/min
Przejazd w osi X (staw narzędziowy)	-50~2600 mm	Z-osiowy przejazd (Ram)	1800 mm
Zakres przemieszczania wiązki	3000 mm	Prędkość podnoszenia wiązki	320 mm/min
Moc silnika głównego (DC)	55 kW	Masa maszyny (ok.)	140 ton

Uwaga operacyjna

Należy przestrzegać planu budowy podłożów przed instalacją maszyny w celu zapewnienia integralności konstrukcyjnej
Wszystkie operacje związane z podnoszeniem lub transportem muszą być wykonywane przy użyciu odpowiednich narzędzi do wioślenia.
Przed uruchomieniem należy zapewnić prawidłowe ustawienie i zaciskanie wiązki poprzecznej
Systemy smarowe i hydrauliczne należy regularnie sprawdzać pod kątem stałości ciśnienia i przepływu
Zawsze obsługiwać interfejs CNC (Siemens lub GSK) zgodnie z dostarczoną instrukcją obsługi i procedurami bezpieczeństwa
W trakcie pracy z dużym obciążeniem należy monitorować poziom ciśnienia hydrostatycznego w celu zapobiegania przegrzaniu się przewodnika
Wykonywanie rutynowych kontroli precyzji i ponownej kalibracji w celu utrzymania dokładności obróbki w czasie

Scenariusze zastosowania

Urządzenia wytwarzające energię: Precyzyjne obracanie dysków turbiny, obudowy łożysk i obudowy
Produkcja maszyn ciężkich: Obróbka dużych przekładni biegów, pierścieni łożysk i kół pływających
Koleje i transport: węzły osi, koła i części hamulcowe
Komponenty lotnicze: Części ze stopu o wysokiej wytrzymałości wymagające głębokiego cięcia i precyzyjnego wykończenia
Przemysł obronny: Obróbka części pojazdów opancerzonych, obudowy i dużych pierścieni konstrukcyjnych
Górnictwo i metalurgia: Obrót części odpornych na zużycie i części walcowanych metalowych
